A maior catedral do México conta com o painel de interruptor motorizado RPC da LynTec para alimentar e proteger o design de iluminação LED para destacar os detalhes barrocos da fachada histórica da igreja.
Lyntec

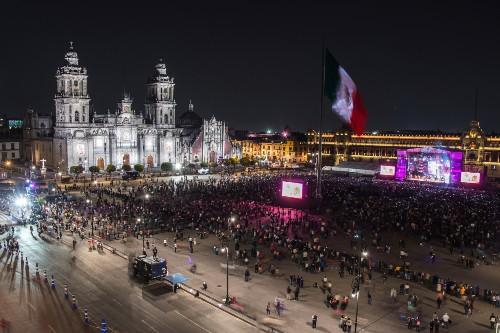

A praça principal da Cidade do México, conhecida como Zócalo ou Plaza de la Constitución, tem sido o local de encontro das pessoas desde a época dos astecas. Hoje, é cercada por locais e edifícios que ecoam seu passado histórico, incluindo os restos do Prefeito do Templo Asteca, edifícios históricos do governo e da Catedral Metropolitana da Cidade do México. Uma das maiores e mais antigas catedrais da América Latina, a catedral é construída em um piso contendo uma riqueza de artefatos que remontam ao reinado dos astecas e, em seguida, à conquista e ao domínio do conquistador espanhol Hernán Cortés.
Impressionante tanto no espetáculo quanto na história, a catedral levou quase 250 anos para ser construída. Cada uma das fachadas da imponente estrutura apresenta relevos e estátuas incríveis que a tornam ainda mais notável. Há dois anos, a cidade e o Instituto Nacional de Arqueologia e História (INAH) queriam destacar a arquitetura e a arte do edifício como parte de um projeto de iluminação de uma paisagem urbana. O objetivo era criar um projeto de iluminação que permitisse aos turistas desfrutar do patrimônio do edifício, proporcionar uma sensação de segurança à noite e fornecer lavagens coloridas durante eventos como feriados religiosos e celebrações.
Anteriormente, a catedral era iluminada por uma combinação de vapor de sódio e halidos metálicos de 400 W e refletores de 1000 W que não tinham nem a capacidade nem o poder de revelar verdadeiramente a arquitetura monumental. Aleksandar Lalicki, consultor líder e designer de iluminação, venceu as duas licitações separadas para os projetos de iluminação das fachadas sul e leste do edifício. No entanto, encontrar a melhor solução de iluminação e controle de energia para este tesouro nacional significava abordar muitos obstáculos (infraestrutura, histórico e elétrico) dentro do projeto.
Primeiro, sob o Zocalo e a maior parte da Cidade do México, estão os restos mortais da capital asteca, Tenochtitlan, enterrados a menos de 5 a 8 metros de profundidade. Por essa razão, nada mais profundo do que 4 pés pode ser construído, o que pode dificultar a construção e projetos elétricos. Apesar dessa limitação, a instalação ainda teve uma desvantagem desde o início, quando o túmulo de um dos primeiros sacerdotes que serviu na catedral no século XVI foi descoberto em um dos lugares. Ele parou a instalação por quase 6 meses enquanto a INAH escavava o local.
Além disso, linhas de metrô e outros cabos sob o pavimento restringiram ainda mais as áreas onde os cabos e luminárias poderiam funcionar. As luminárias não podiam ser montadas nos edifícios circundantes ou no telhado da catedral. Como solução, as luminárias seriam instaladas em postes de luz personalizados ao redor da igreja. No entanto, como a distância para a luz era entre 32 e 75 metros, o número de postes de luz que podiam ser utilizados era limitado. Finalmente, a cidade experimenta flutuações de energia frequentes, o que significava que o sistema de iluminação teria que ser suportado por um painel de interruptor de energia robusto e compacto com proteção energética incorporada.
"Com a iluminação, queríamos realmente abrir os olhos dos visitantes para a beleza dos relevos, estátuas e todos os pequenos detalhes dentro da arquitetura", disse Lalicki. "Foi muito difícil por causa das distâncias, do tamanho do prédio e do orçamento."
Por essa razão, Lalicki recorreu à iluminação arquitetônica led da GRIVEN. Brilhantes para qualidade leve e engenharia, eles possuem conexões IP68 e sete ópticas diferentes. A fachada sul é iluminada por 114 luminárias, enquanto a fachada leste tem 47. As luminárias são montadas em pares, dois por nível, cada uma cobrindo uma área específica do edifício, que Lalicki e sua equipe definiram durante a fase do projeto com base em modelos de computador. Com apenas 27kW de energia elétrica, Lalicki conseguiu iluminar a catedral com níveis de cerca de 200 lux para os detalhes principais e uma média de 100 lux para as fachadas em geral.
Embora a iluminação LED ofereça incríveis benefícios e custos de iluminação, é essencial que eles sejam bem suportados e protegidos com uma solução automatizada de controle de energia. Sem ele, os dispositivos deixados ligados continuarão a consumir energia de backup, queimar mais rápido e estar propensos a travar. Com isso em mente, Lalicki sabia que uma solução robusta de controle de energia projetada para as demandas de controle de energia da iluminação era fundamental.
"Eu sempre me lembrei do que o falecido designer de iluminação Sonny Sonnenfeld me disse: 'Não se esqueça que você tem que desligar as fontes de alimentação. Você pode desligar com DMX. Você pode apagar as luzes, mas a fonte de alimentação ainda vai funcionar ociosa. Vai esquentar e, em vez de 30 ou 50 mil horas de trabalho, terá talvez 8 ou 10 mil."
Por essa razão, Lalicki conta com o robusto portfólio de soluções de controle de iluminação da LynTec. Ele contou com o LynTec em muitos projetos de iluminação teatral e centros culturais em todo o México, incluindo o Teatro José Peón Contreras e o Palácio da Música, ambos em Mérida. Para este design de iluminação, Lalicki especificou o painel de controle remoto RPC341 de 42 circuitos da LynTec.
"LynTec é o coração das minhas instalações de LED", disse Lalicki. "Usamos o painel RPC da Lyntec porque é um produto sólido e bem projetado que é fácil de instalar, conectar, programar e proteger sistemas de iluminação LED multiníveis protegidos por senha. Além disso, o controle de distância e o uso de IP para esse fim fizeram dos painéis RPC nossa primeira e única opção", disse Lalicki.
Com base na plataforma de hardware G3 PowerlinkTM da Square D e projetada para simplificar construções de áudio, vídeo e iluminação acelerando o processo de instalação, os painéis de controle de energia RPC da LynTec reduzem os custos operacionais com fiação simples que permite aos eletricistas concluir de forma rápida e fácil a instalação e remover etapas, custos e espaço necessários para instalar um painel de relé separado. Disponível com 30 a 84 disjuntores controláveis por painéis, o sistema abrangente de soluções de controle de energia fornece recursos adicionais de controle de comutação de circuitos no mesmo gabinete e concede controle de iluminação flexível em várias zonas de controle e protocolos de controle múltiplos, incluindo http, Telnet, sACN, DMX, RS-232 ou sistemas de controle de fechamento de contatos.
A opção de monitoramento e controle atual habilitada para web fornece dados de energia e energia em circuitos derivativos e redes principais, dando ao operador uma visão precisa e inteligente da capacidade, uso de energia e confiabilidade. Para o máximo em monitoramento e flexibilidade de controle, os painéis RPC são compatíveis com sistemas de controle populares. Para a Catedral, Lalicki selecionou os controladores Enttec e Swisson DMX. O RPC também possui proteção contra queda de tensão, que desliga automaticamente circuitos selecionados durante situações de sobreese de baixa tensão e liga conforme programado quando a tensão recupera a estabilidade. Para proteção de estabilidade e tensão, uma remoção de surto no painel SurgeX foi adicionada ao RPC.
No lado leste, as luminárias estão conectadas ao cofre de controle elétrico e de concreto próximo que abriga o painel RPC e equipamentos adicionais elétricos e de dados. Para a fachada sul, que fica a cerca de 100 metros do cofre, o sistema de controle está conectado ao primeiro poste de luz. Os outros seis postes de luz são controlados sem fio. Com o painel LynTec e os controladores trabalhando lado a lado, todo o sistema pode ser completamente desligado e ligado, a fonte de alimentação pode ser protegida, e um cronograma automatizado pode ser seguido usando um relógio astronômico, de modo que as luzes nunca são acidentalmente deixadas acesas.
Com o novo sistema de iluminação e controle de energia, tanto os visitantes quanto os cidadãos estão redescobrindo a grandeza e a beleza da Catedral.
"Por muitos anos, este prédio foi negligenciado no que diz respeito à sua aparência à noite. Agora este monumento domina o Zocalo e se tornou um farol para visitantes de todo o mundo. É muito mais fácil apreciar todos os detalhes de suas fachadas sob a iluminação led do que sob a intensa luz solar filtrada da montanha", concluiu Lalicki.
